四点弯曲试验

发布时间:2021-03-24 热度:

四点弯曲

      最近相信很多企业都有接触到四点弯曲这个名词,那么什么叫四点弯曲呢?今天带大家了解四点弯曲,现将相关知识归纳总结,希望对众多企业有所帮助

1、定义

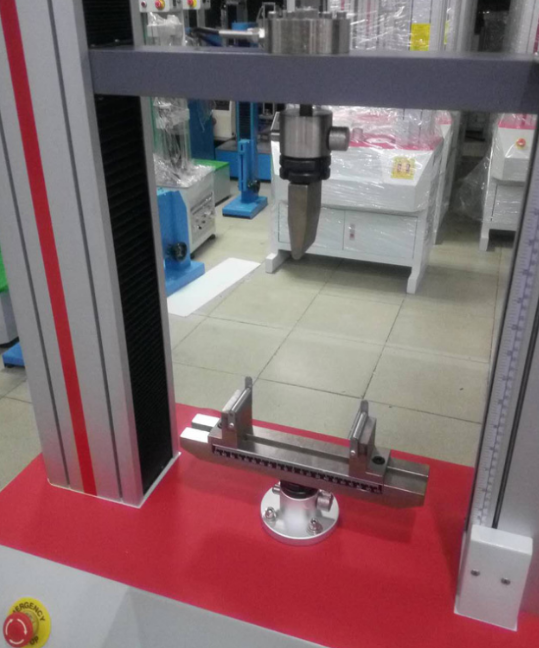

       四点弯曲试验是测量材料弯曲性能的一种试验方法。将条状试样平放于弯曲试验夹具中,形成简支梁形式,支撑试样的两个下支撑点间的距离视试样长度可调,试样上方有两个对称的加载点。

2、作用

       适用用于手机镜面、平面材料等;弯曲试验是测定材料承受弯曲载荷时的力学特性的试验,是材料机械性能试验的基本方法之一。弯曲试验主要用于测定脆性和低塑性材料(如铸铁、高碳钢、工具钢等)的抗弯强度并能反映塑性指标的挠度。弯曲试验还可用来检查材料的表面质量。弯曲试验在万能材料机上进行,有三点弯曲和四点弯曲两种加载荷方式。

3、试验方法

试验方法

         试验方法




  弯曲试验

ASTM E290-14金属材料延性弯曲试验的标准试验方法
GB/T 232-2010

金属材料弯曲试验方法

ISO 7438-2005金属材料.弯曲试验
JIS Z2248-2006金属材料弯曲试验方法

EN ISO 7438-200

金属材料.弯曲试验




反复弯曲试验

GB/T 235-2013(薄板)

金属材料 薄板和薄带反复弯曲试验方法

ISO 7799-1985(薄板)

金属材料.厚度3mm或小于3mm的板材或带材.反向弯曲试验

GB/T 238-2002(线材)

金属材料线材反复弯曲试验方法

ISO 7801-1984(线材

金属材料.线材.反向弯曲试验

DIN EN ISO 7799:2000金属材料.厚度小于等于3mm的板材或带材.扫向弯曲试验


附:四点弯曲和三点弯曲的区别

       对于绝大部分弯曲试验,一般有两种加载应力方式,即三点弯曲和四点弯曲,不同的加载方式得到的抗弯强度亦不同,两者加载方式各有优劣,三点弯曲试验加载方式简单,但由于加载方式集中,弯曲分布不均匀,某处部位的缺陷可能显示不出来,达不到效果,四点弯曲试验则弯矩均匀分布,试验结果较为准确,但是压夹结构复杂,工业生产中较少使用。

三点弯曲的定义:

       三点弯曲试验 是检验金属弯曲力学性能的实验方法,多用于检测相关金属材料产品的规格。将标本放在有一定距离的两个支撑点上,在两个支撑点中点上方向标本施加向下的载荷,标本的3个接触点形成相等的两个力矩时即发生三点弯曲,标本将于中点处发生断裂。


三点弯曲试验

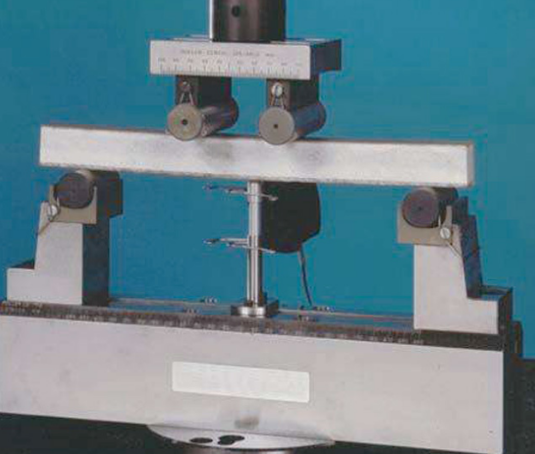

四点弯曲试验是测量材料弯曲性能的一种试验方法。将条状试样平放于弯曲试验夹具中,形成简支梁形式,支撑试样的两个下支撑点间的距离视试样长度可调,试样上方有两个对称的加载点。


三点弯曲和四点弯曲由于加载方式和试样形状的不同,有着不同的抗弯强度计算公式,对于宽度为b,高度为h的矩形试样:

三点弯曲公式:S=3FL/2bh2

四点弯曲公式:S=FL/bh2(美国标准)
