发布时间：2021-08-30 热度：

首先我们来了解下什么是电镀，电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止金属氧化（如锈蚀），提高耐磨性、导电性、反光性、抗腐蚀性（硫酸铜等）及增进美观等作用。

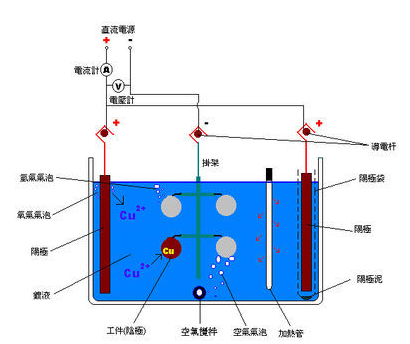

                              电镀过程示意图

电镀中又分为镀铜、镀金、镀银、镀铬、镀镍和镀锌等具体工艺，在制造业领域尤其对镀锌、镀镍和镀铬应用最广。而这三者之间一定有什么区别的吧？

镀锌：

锌在干燥空气中比较稳定,不易变色,在水中及潮湿大气中则与氧或二氧化碳作用生成氧化物或碱性碳酸锌薄膜,可以防止锌继续镀氧化,起保护作用。

锌在酸及碱、硫化物中极易遭受腐蚀。镀锌层一般都要经钝化处理,在铬酸或在铬酸盐液中钝化后,由于形成的钝化膜不易与潮湿空气作用,防腐能力大大加强。对弹簧零件、薄壁零件(壁厚<0.5m)和要求机械强度较高的钢铁零件,必须进行除氢,铜及铜合金零件可不除氢。

镀锌成本低、加工方便、效果良好锌的标准电位较负,所以锌镀层对很多金属均为阳极性镀层。

应用：在大气条件和其他良好环境中使普遍使用镀锌。但不宜作摩擦零件。

镀镉：

与海洋性的大气或海水接触的零件及在70℃以上的热水中,镉镀层比较稳定,耐蚀性强,润滑性好,在稀盐酸中溶解很慢,但在硝酸里却极易溶解,不溶于碱,它的氧化物也不溶于水。

镉镀层比锌镀层质软,镀层的氢脆性小,附着力强,而且在一定电解条件下,所得到的镉镀层比锌镀层美观。但镉在熔化时所产生的气体有毒,可溶性镉盐也有毒。在一般条件下,镉对钢铁为阴极性镀层,在海洋性和高温大气中为阳极性镀层。

应用：它主要用来保护零件免受海水或类似的盐溶液以及饱和海水蒸气的大气腐蚀作用，航空、航海及电子工业零件、弹簧、螺纹零件很多都用镀镉。可以抛光、磷化和作油漆底层,但不能用作食具。

镀铬：

铬在潮湿的大气、碱、硝酸、硫化物、碳酸盐的溶液以及有机酸中非常稳定,易溶于盐酸及热的浓硫酸。在直流电的作用下,如铬层作为阳极则易溶于苛性钠溶液。

铬层附着力强,硬度高,800~1000V,耐磨性好,光反射性强,同时还有较高的耐热性,在480℃以下不变色,500℃以上开始氧化,700℃则硬度显著下降。其缺点铬是硬、脆,容易脱落,当受交变的冲击载荷时更为明显。

并具有多孔性。金属铬在空气中容易钝化生成钝化膜,因而改变了铬的电位。因此铬对铁就成了阴极性镀层。

应用：在钢铁零件表面直接镀铬作防防腐层是不理想 的,一般是经多层电镀(即镀铜→镍→铬）才能达到防锈、装饰的目的。目前广泛应用在为提高零件的耐磨性、修复尺寸、光反射以及装饰灯方面。

镀镍：

镍在大气和碱液中化学稳定性好，不易变色，在温度600°C以上时才被氧化。在硫酸和盐酸中溶解很慢,但易溶于稀硝酸。在浓硝酸中易钝化因而具有好的耐蚀性能。

镍镀层硬度高、易于抛光、有较高的光反射性并可增加美观。其缺点是具有多孔性,为克服这一缺点,可采用多层金属镀层,而镍为中间层。镍对铁为阴极性镀层,对铜为阳极性镀层。

应用：通常为了防止腐蚀和增加美观用,所以般用于保护装饰性镀层上。铜制品上镀镍防腐较为理想，但由于镍比较贵重,多用镀铜锡合金代替镀镍。

至于三种电镀最基本的区别

1、镀铬主要是提高表面硬度，美观，防锈。铬镀层具有良好的化学稳定性，在碱、硫化物、硝酸和大多数有机酸中均不发生作用，但能溶于氢卤酸(如盐酸)和热的硫酸中。因铬不变色，使用时能长久保持其反射能力而优于银和镍。工艺一般都是电镀。

2、镀镍主要是耐磨，防腐蚀，防锈，一般厚度较薄，工艺的话分电镀和化学两类。

3、镀锌主要是美观 防锈。zn是活泼金属，能与酸反应，所以耐腐蚀性较差,是三种中最便宜的。

成本方面的区别镀铬最贵,镍其次,锌最便宜,其中还要区分挂镀、滚镀等.挂镀贵,滚镀便宜

通过颜色来区分

镀铬亮白色，镀镍有一点发黄，镀锌银白色（其实还有彩锌，灰锌，亚光铬，亮光铬，白镍，黑镍等等，说的越多更是傻傻分不清楚）

扩展知识：

1、电镀生产主要以污水和污水中重金属污染为主，国家已严厉控制电镀行业的扩张，并且逐年削减。

2、我国电镀加工主要是镀锌、镀铜、镀镍、镀铬，其中镀锌占50%，镀铜、铬、镍占30%。

3、如果用途是防止生锈，则可采用镀锌或镀镉；如果重点是为了防止磨损，镀镍或镀铬则是最佳选择。
