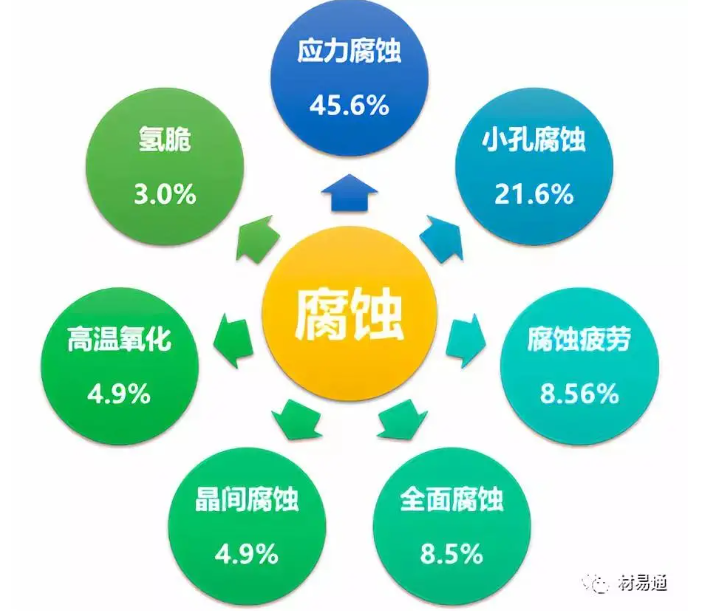

应力腐蚀是指材料、机械零件或构件在静应力（主要是拉应力）和腐蚀的共同作用下产生的失效现象。应力腐蚀是危害最大的腐蚀形态之一。

应力腐蚀断裂（stress corrosion cracking, SCC） 是一种“灾难性的腐蚀”，如桥梁坍塌，飞机失事，油罐爆炸，管道泄漏都造成了巨大的生命和财产损失。

     应力腐蚀产生的条件：敏感的金属材料、特定的腐蚀介质、足够大的应力。

     敏感材料：一般情况纯金属不会发生SCC，含杂质的或者合金才能发生SCC；高强度合金钢腐蚀开裂抗力受化学成分和显微组织控制；

     特定介质：特定组织环境（包括腐蚀介质性质、浓度、温度），特定材料对于特定的溶液介质，才能发生应力腐蚀。 例如，奥氏体不锈钢——Cl离子溶液、低合金高强度钢——潮湿大气中。

     应力来源：机件所承受的应力包括工作应力和残余应力。工作状态下构件所承受的外加载荷形成的抗力；加工，制造，热处理引起的内应力；装配，安装形成的内应力；温差引起的热应力；裂纹内因腐蚀产物的体积效应造成的楔入作用也能产生裂纹扩展所需要的应力。

不同合金腐蚀介质表

应力腐蚀特征：典型的滞后破坏；裂纹分为晶间型、穿晶型和混合型；裂纹扩散速度比均匀腐蚀快约106倍；低应力的脆性断裂。

 整个断裂时间与材料、介质、应力有关（短则几分钟，长可达若干年，应力降低，断裂时间延长。

     临界应力σth（临界应力强度因子KISCC），在此临界值以下，不发生SCC。

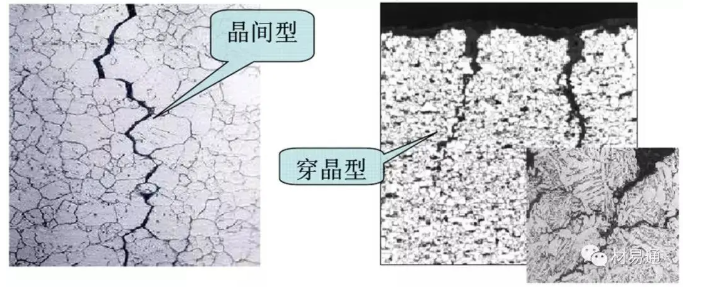

      SCC裂纹分为三种：晶间型、穿晶型、混合型。晶间型：裂纹沿晶界扩展，如软钢、铝合金、铜合金、镍合金；穿晶型：裂纹穿越晶粒扩展，如奥氏体不锈钢、镁合金；混合型：钛合金。

裂纹扩展方向与应力方向（垂直）

    应力腐蚀裂纹扩展速率的特点：扩展速度较快；10-6~10-3mm/min；比均匀腐蚀快约106倍；仅为纯机械断裂速度的10-10。

应力腐蚀裂纹的da/dt-K1

      当裂纹尖端的KI＞KISCC时，裂纹就会不断扩展。单位时间内裂纹的扩展量叫做应力腐蚀裂纹扩展速率，用da/dt表示。裂纹的扩展速率da/dt随着应力强度因子K1而变化。

     I区：当K1稍大于KISCC时，裂纹经过一段孕育突然加速发展，即在I区内，裂纹生长速率对K1较敏感；

    II区：da/dt与K1无关，通常说的裂纹扩展速率就是指该区速率，因为它主要由电化学过程控制，较强烈地依赖于溶液的pH值，粘度和温度；

    Ⅲ区：失稳断裂区，裂纹深度已接近临界尺寸acr ，当超过这个值时，应力强度因子达到K1c时，裂纹生长率迅速增加直至发生失稳断裂。

      应力腐蚀破坏的断口，断口表面颜色暗淡，腐蚀坑和二次裂纹；应力腐蚀引起的断裂可以是穿晶断裂，也可以是沿晶断裂。如果是穿晶断裂，其断口是解理或准解理的，其裂纹有似人字形或羽毛状的标记。

3 应力腐蚀影响因素

     应力腐蚀影响因素——环境、电化学、力学、冶金。
